Hola a todos el día de hoy vengo con un problema que nos encontramos en un consola que se compró recientemente resulta que se adquirió un Súpergrafx para usarlo junto con un SD System 3 se compró en MercadoLibre y el cuate que lo vendió comento que tenía mod RGB por lo que me la pasaron para quitarle el mod ya que si se conectan así el Super SD System 3 y el Supergrafx con Mod puede haber problemas debido a la doble amplificación de las líneas de video. Por lo que abrí la consola y me encontré con un mod de esos de terror que termina reparando Voultar en su canal. Tenía cables mal puestos y cometieron la locura de cortar la pista de compuesto para poner la línea de Sync por ahí. Bueno pensé que solo sería quitar la placa está y listo pero o sorpresa cuando la retire me lleve una muy desagradable sorpresa. Soldaron las líneas de RGB para el mod directo al Chip HuC6260 (cosa que no entiendo por qué se ve que tenían poca experiencia por que hacerlo ahí en lugar de en el puerto de expansión pues no lo sé) y calentaron tanto la zona que las patitas del chip se levantaron y dañaron otras a su alrededor. Intente reconstruir las pistas con cable a unos pads dónde llegaba cada línea y de ahí van directo al puerto de expansión (verifique continuidad desde el chip hasta el puerto de expansión y está bien para cada línea de color y Sync y según el esquemático está correcto que vayan directo del chip al puerto de expansión) pero a pesar de ello al conectar una placa externa para RGB en el puerto de expansión no consigo que se muestre vídeo. Ya revise posibles puentes o algo y nada todo está bien solo se le ocurre que con el severo daño a los pines adjuntos algo extra se daño y por lo tanto la consola no saca RGBS, ya probé con compuesto y funciona perfecto. Ojalá alguien me pueda ayudar a revivir el RGB de esta pobre que sufrió bastante como puede ser que alguien ponga epoxico sobre una placa ni hablar les dejo fotos y quedó al pendiente de su ayuda.
Artemio escribió:Sabes bien lo que podemos decirte: revisa todos los contactos con lupa y multimetro, y repara lo que esté dañado. Espero lo puedas reparar pronto.

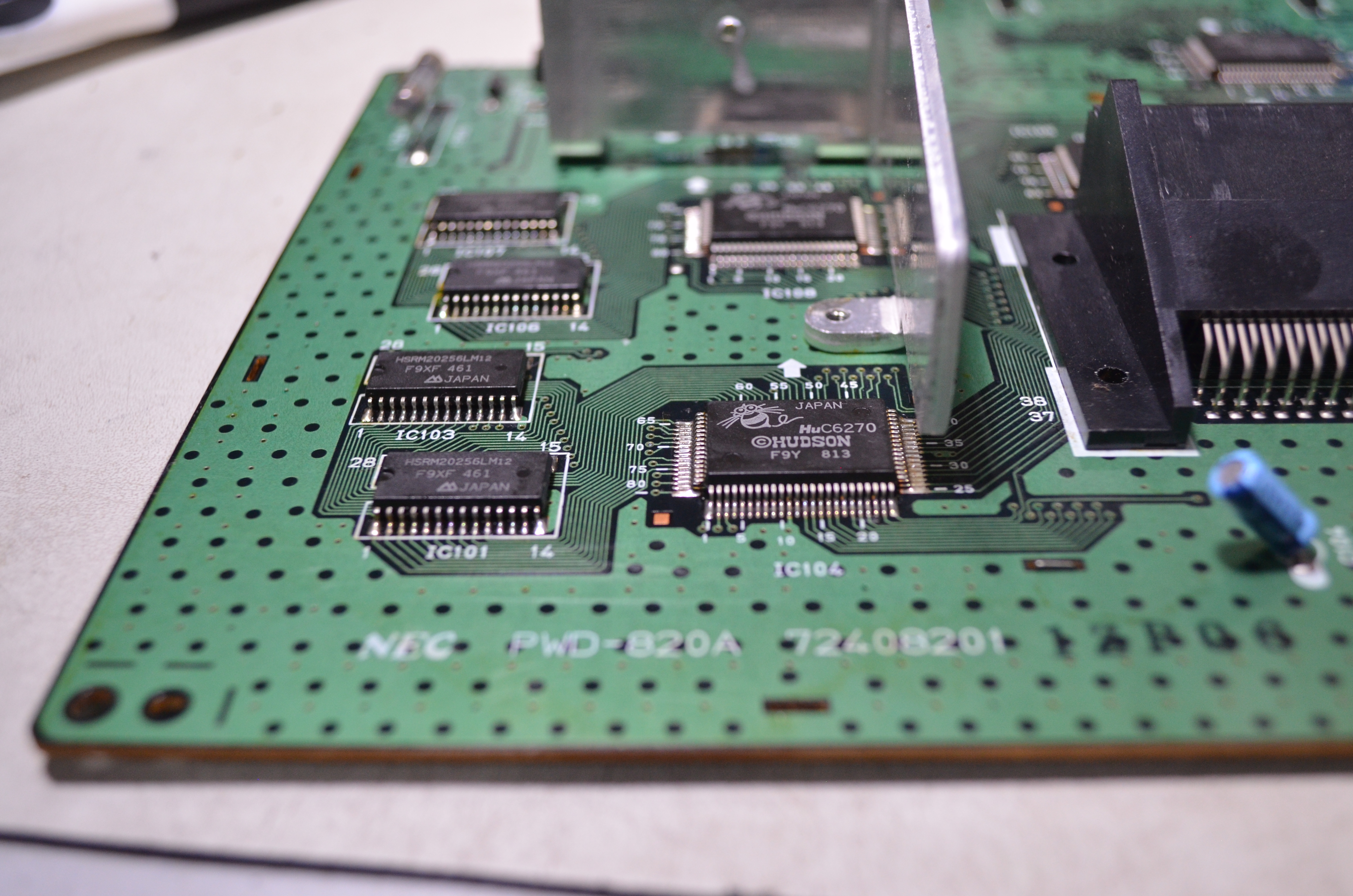

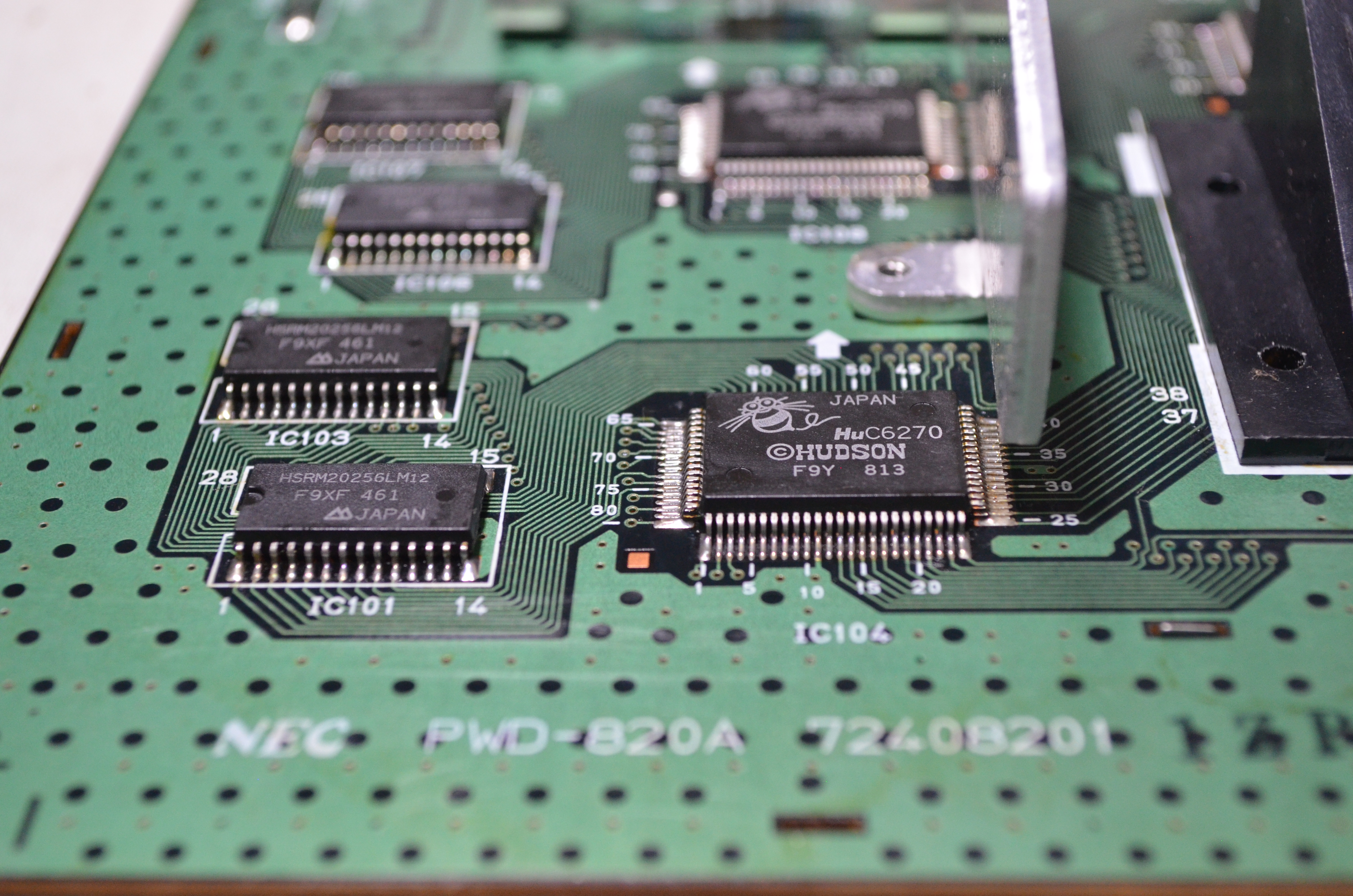

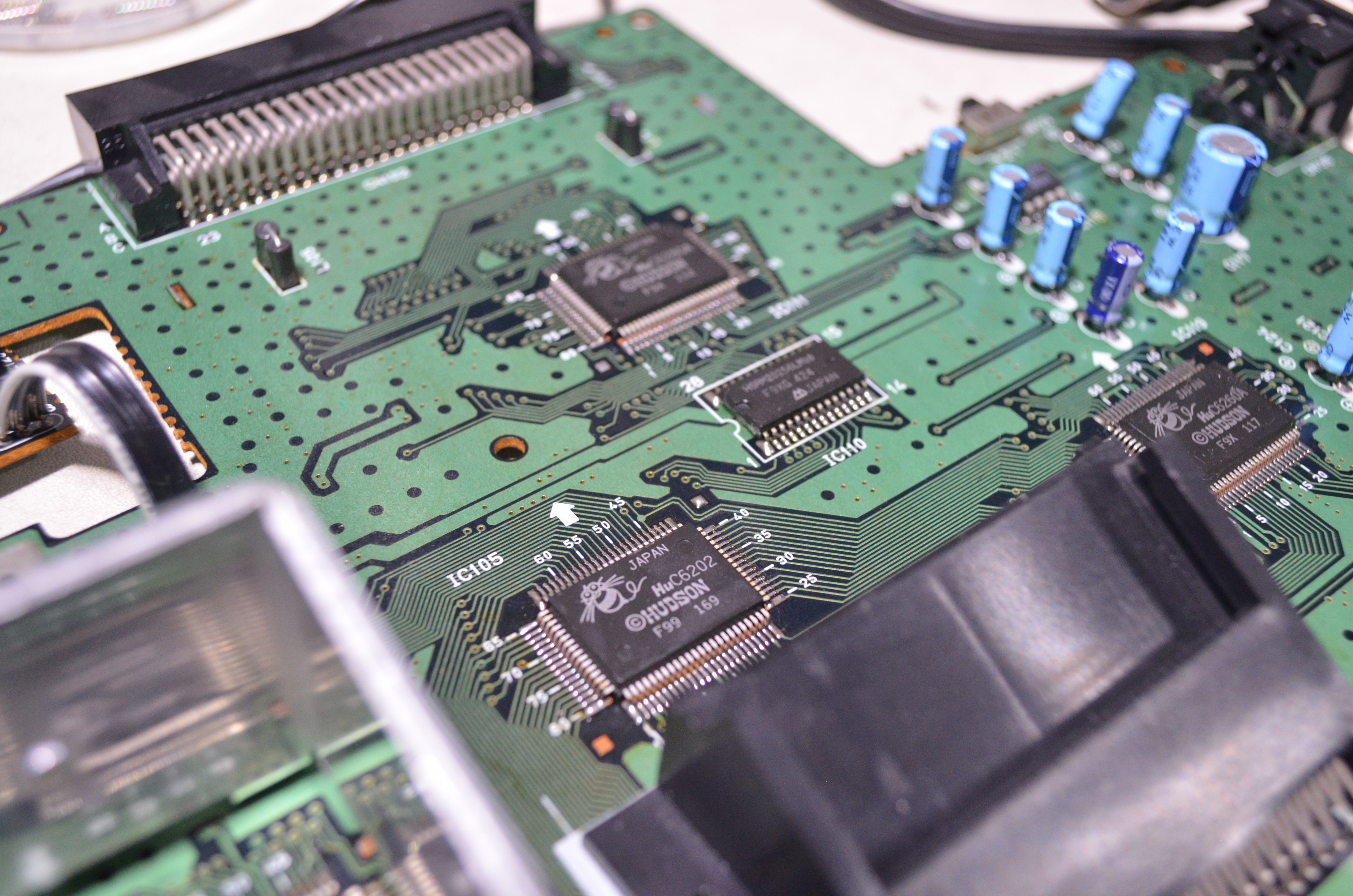

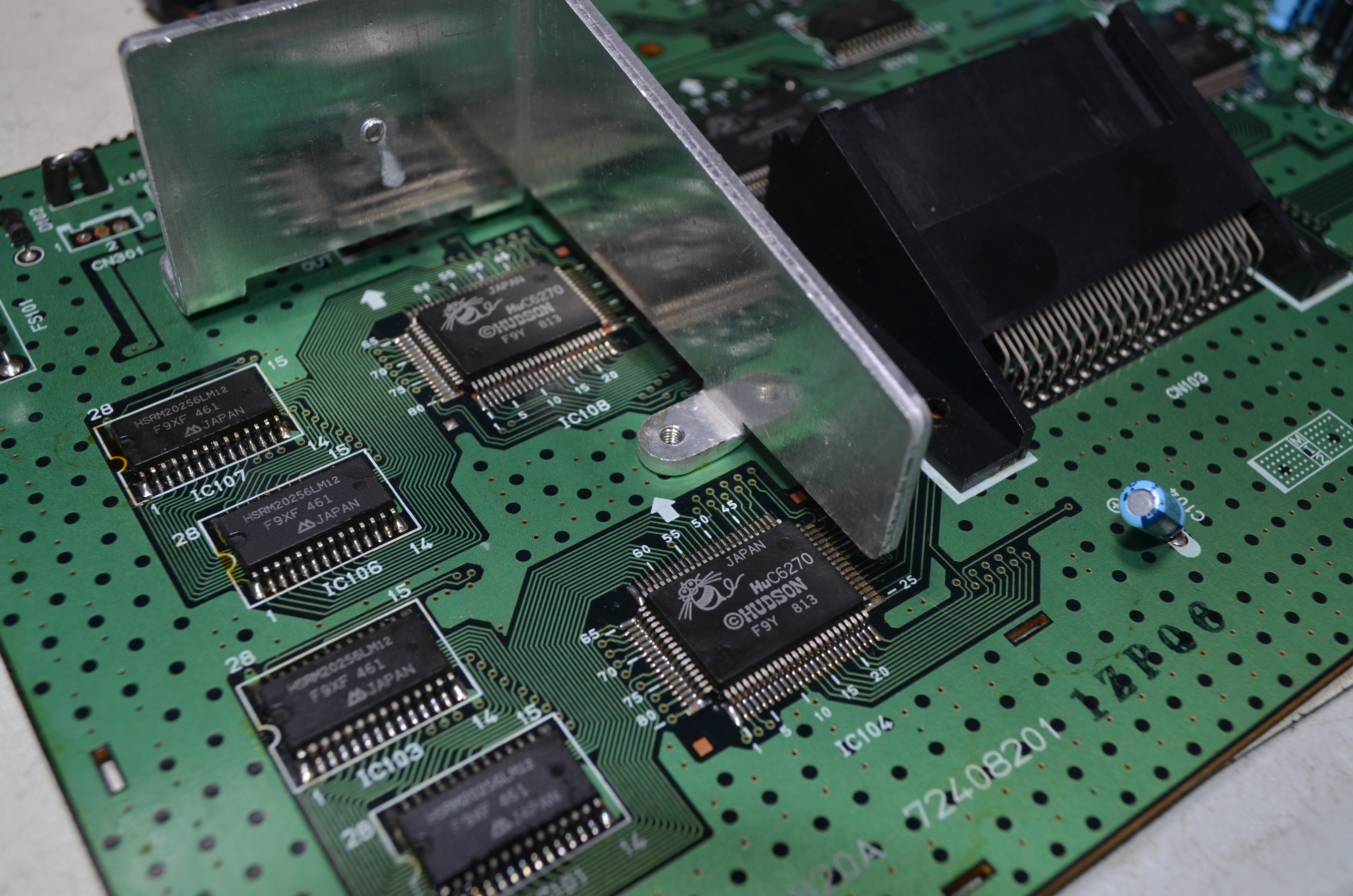

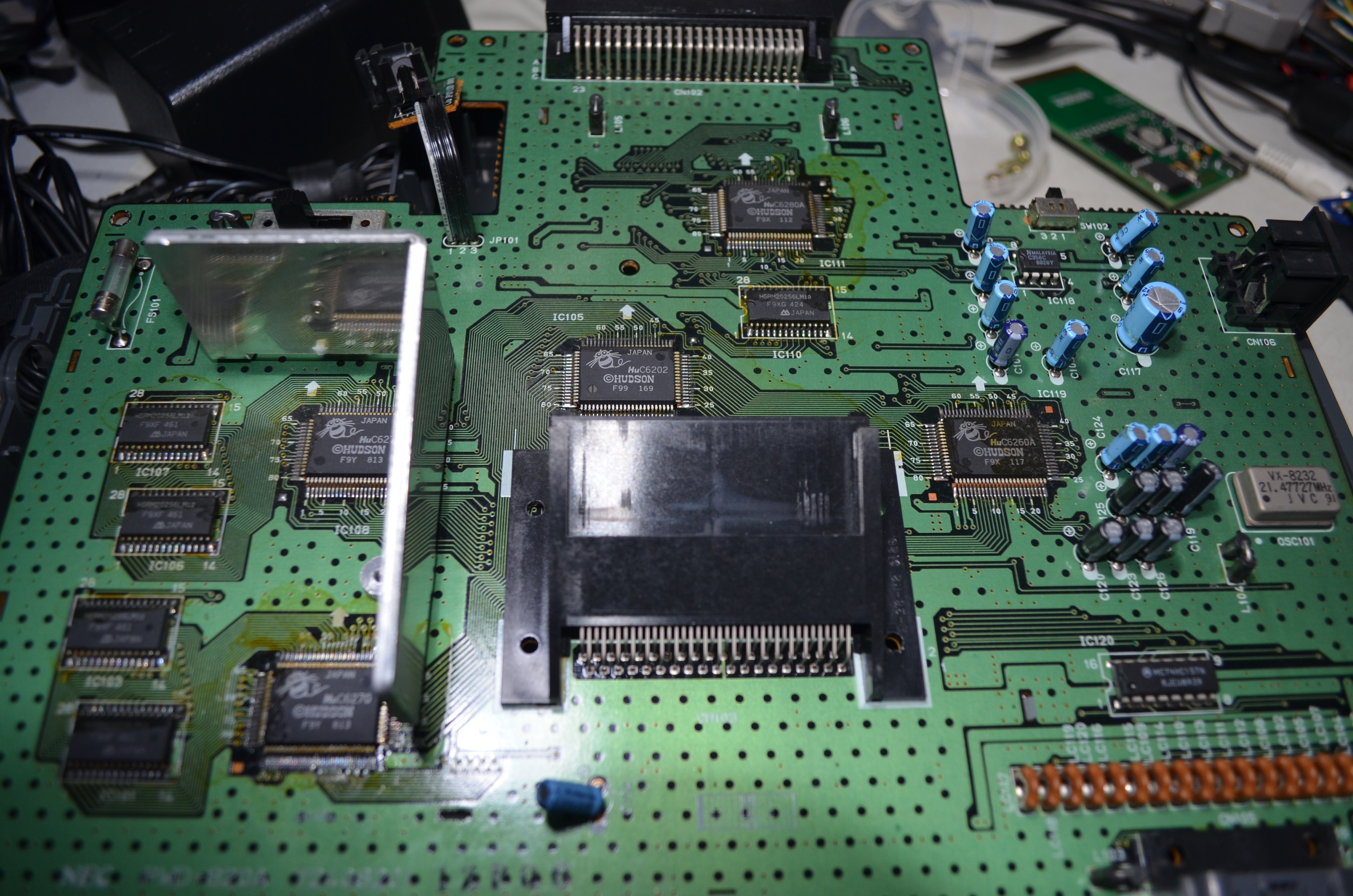

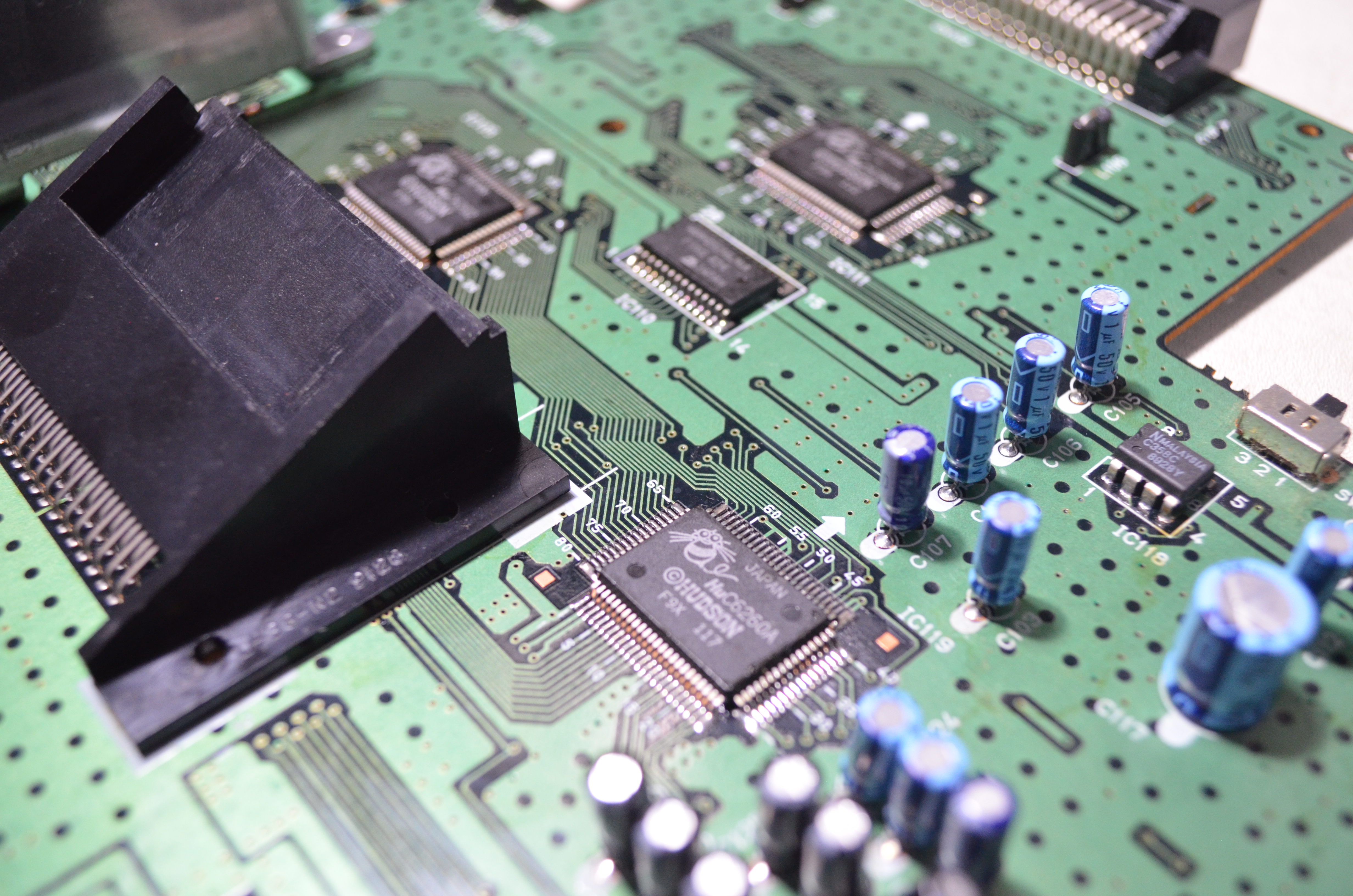

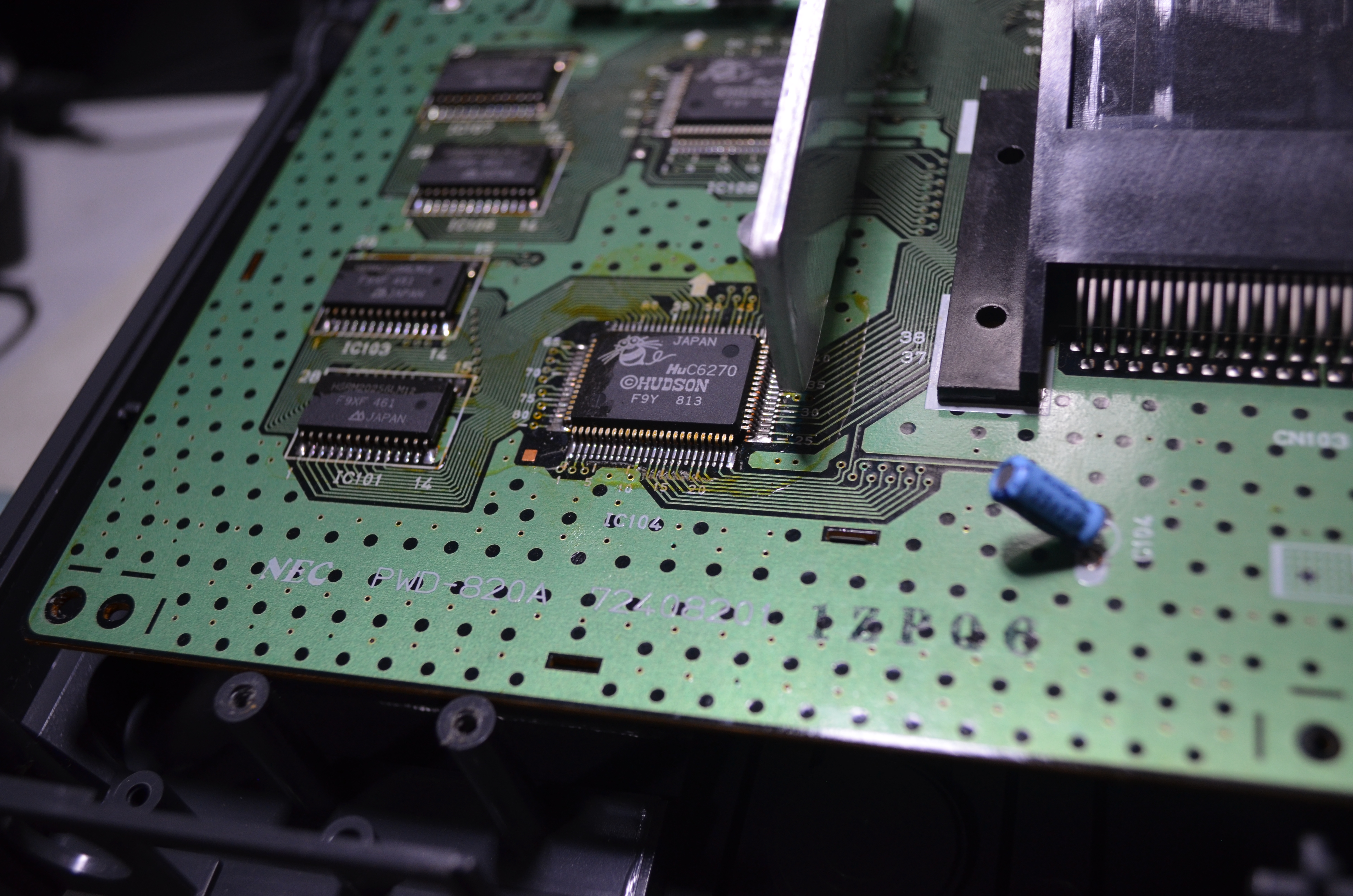

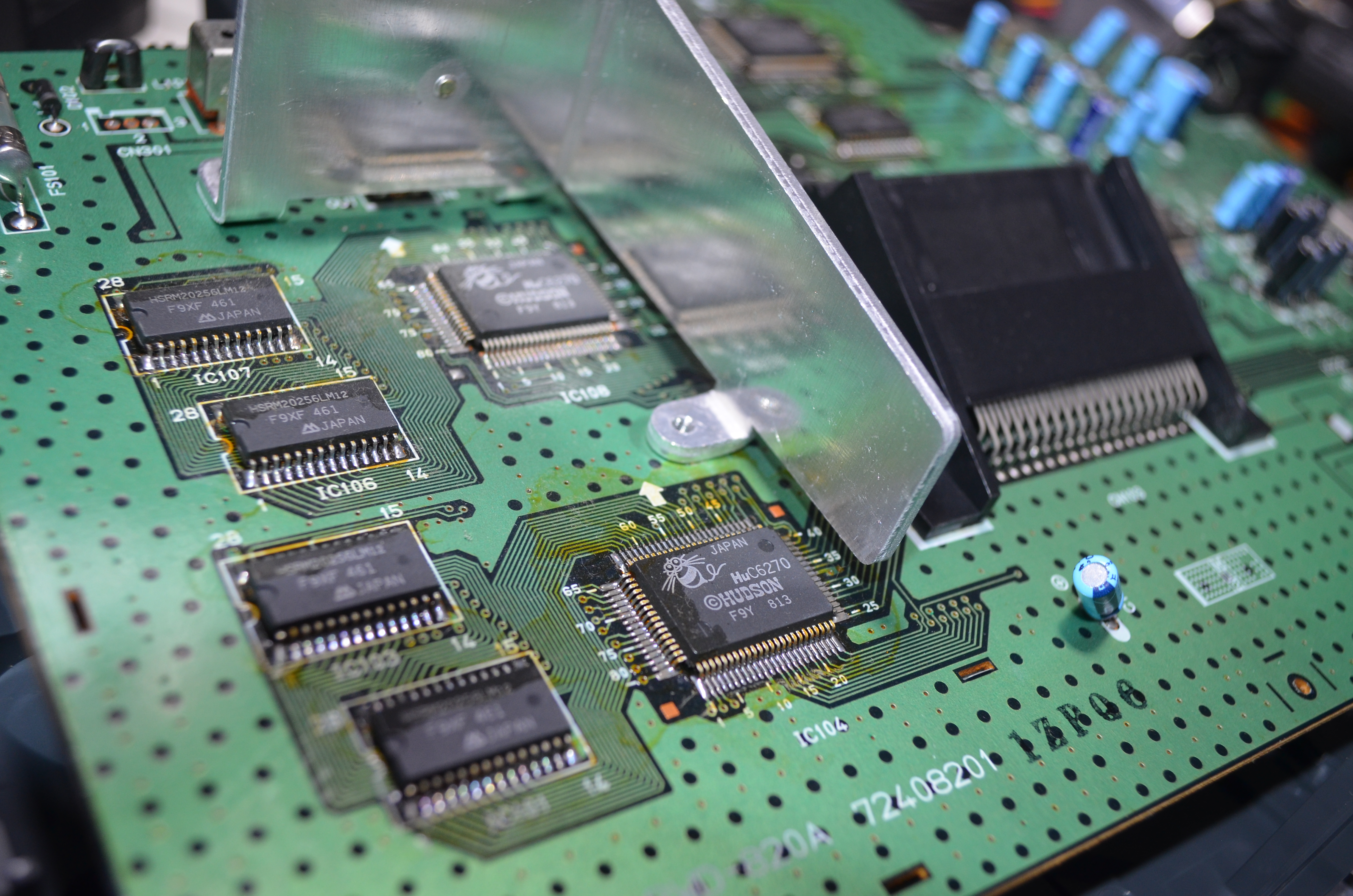

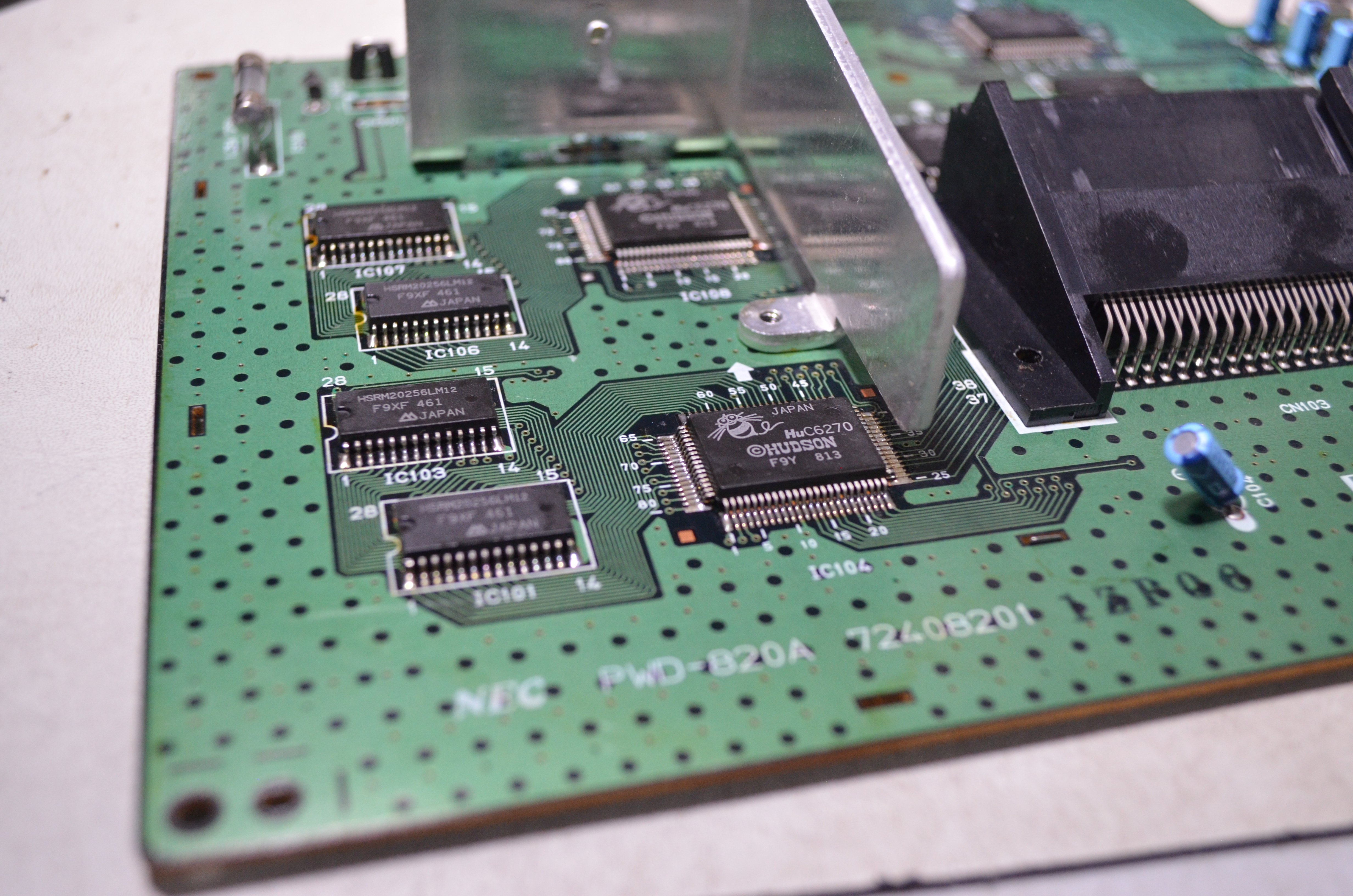

Ya revise todos los contactos no hay puentes no sé que más podría verificar ahora hay continuidad entre el chip y el puerto de expansión ¿con eso no basta para que la consola saque RGB?. También me ayudaría ver fotos del chip de una Supergrafx para ver a dónde va cada camino y tratar de reconstruir lo más posible si alguien me puede subir alguna de sus consola sería muy útil.

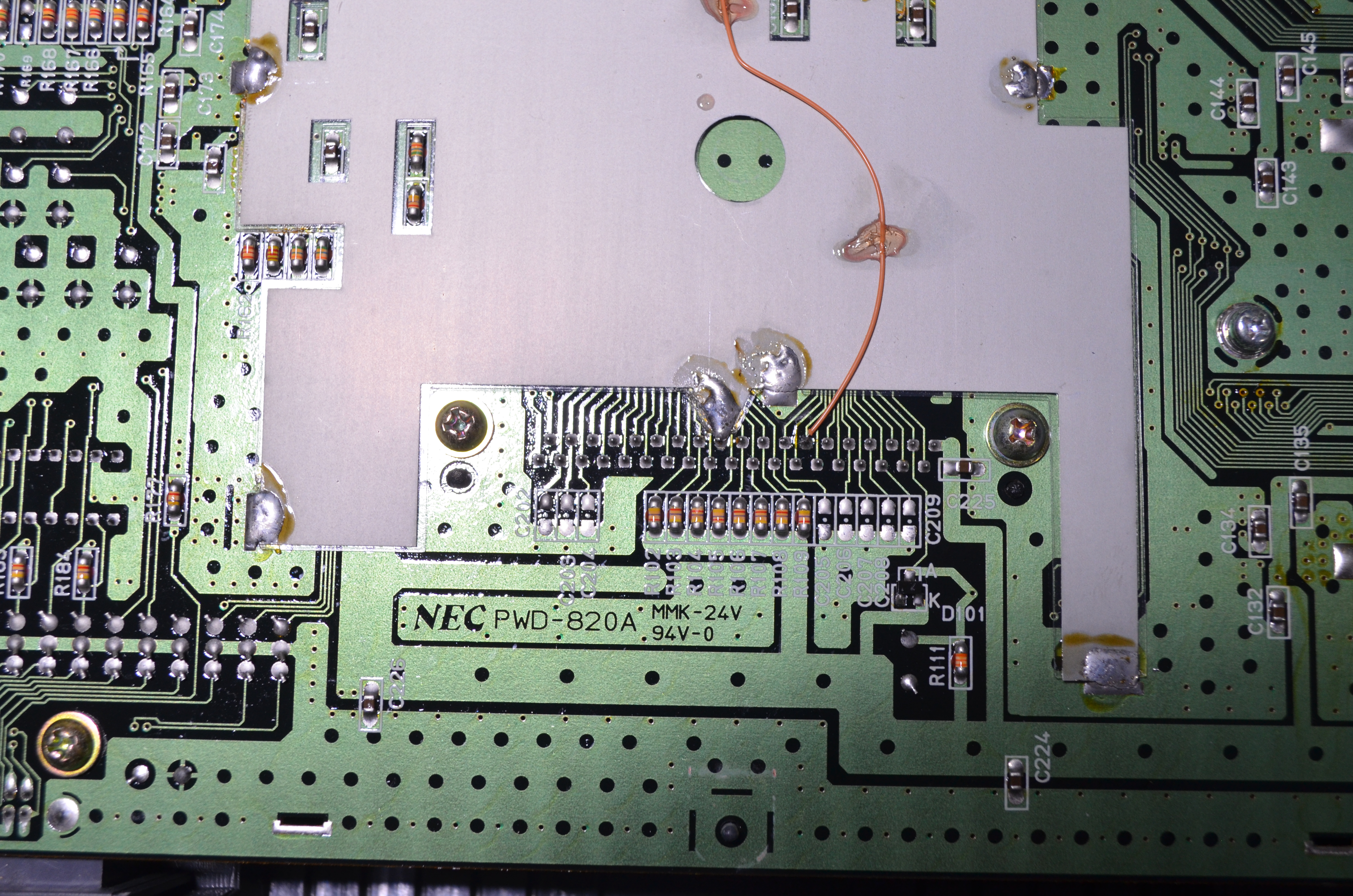

Bueno después de semanas peleando con esto lo pude resolver lo único que tuve que agregar fue un puente, resulta que la patita 48 del chip entre Verde y Rojo tiene tierra y se daño una pista por debajo del IC solo uni esa patita con cable a la más cercana con tierra según el esquemático y listo RGB Again baby. Que mal que el buen José Cruz no está por acá pero el me dió la idea una vez que le pregunté en Twitter. Tambien gracias a Artemio que me pasó fotos y me fueron una referencia muy útil. Dejo foto del resultado final no es estético pero funciona ya veré como lo resuelvo mejor después.

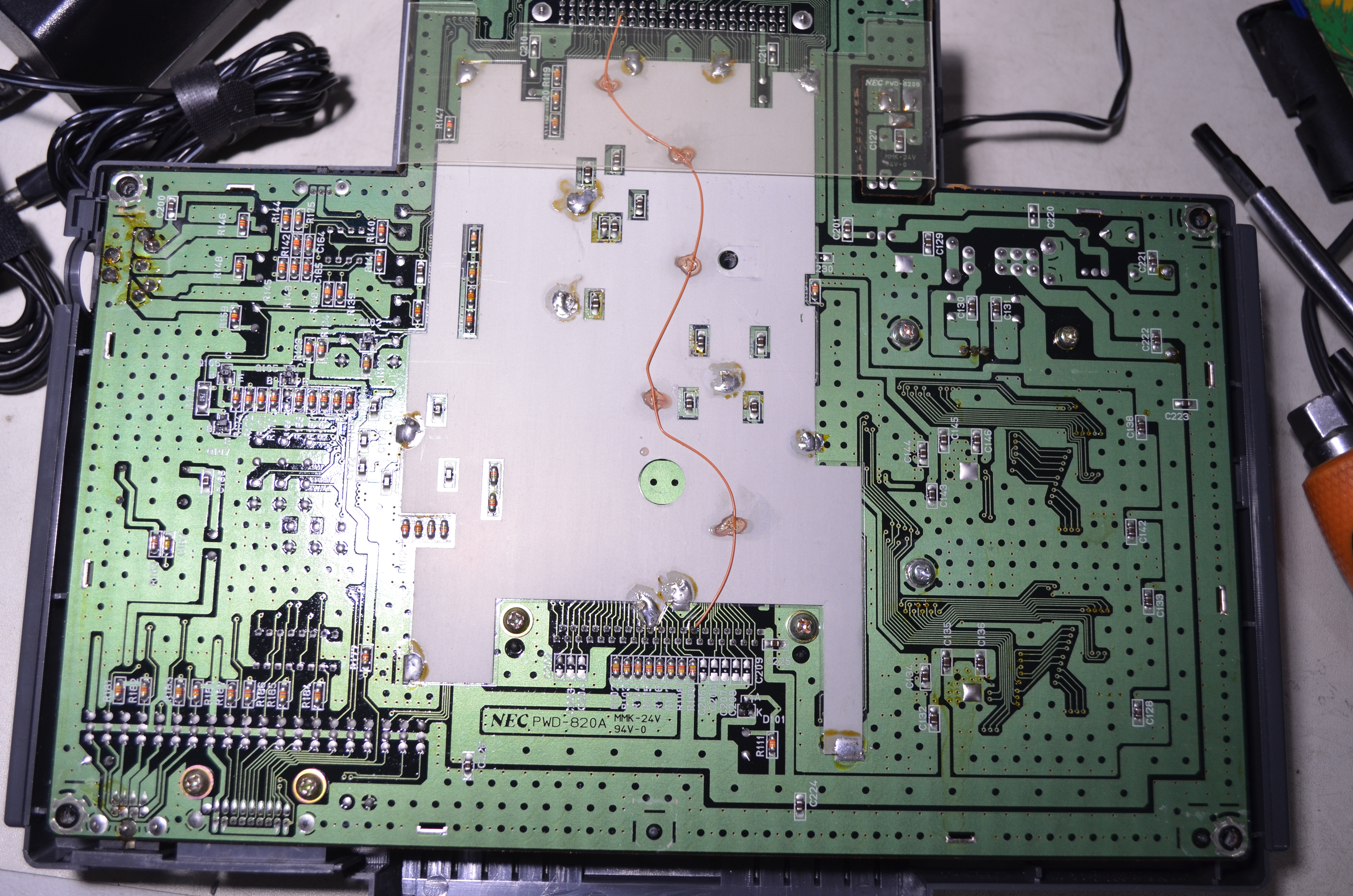

ni hablar les dejo fotos y quedó al pendiente de su ayuda.
