PCB Para revivir CPS2 con Arduino Nano CN9
Publicado: Dom May 23, 2021 2:24 pm
Buen dia Banda
Esperando que el siguiente aporte sea de utilidad, siguiendo los tutoriales de Artemio para evitar el uso de baterías en las CPS2 y dado que tenia que enviar a fabricar unas PCBs a china para un proyecto personal, decidí entonces hacer un pequeño diseño que facilite el uso del Arduino nano y tratar que se vea estéticamente lo mejor posible. A continuación les dejo un render del diseño final, también les dejo los archivos de la PCB en KiCAD así como los Gerbers si es que desean mandarlos a fabricar, en mi caso los mande a hacer en JLC PCB, son económicos su envió hay de precios pero en general es bueno.
Aquí el render la PCB

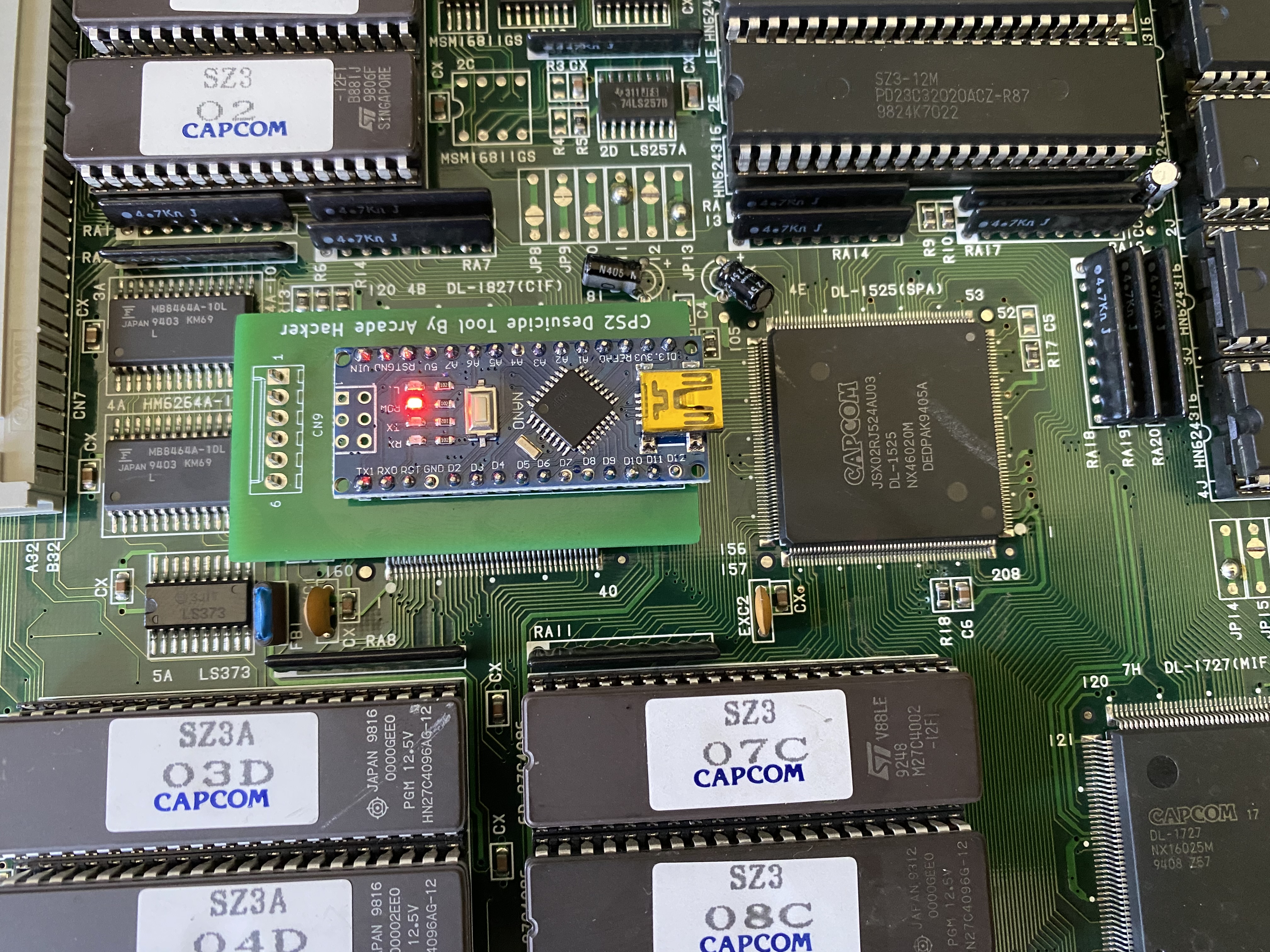

Aqui algunas fotos de los resultados en un street fighter zero 3 asia:
Aquí el zip con los archivos necesarios:
No me queda mas que agradecer al buen Eduardo Cruz de arcade hacker por su enorme trabajo y aportes, al buen cr4zymanz0r por la modificación del SW, por su puesto un agradecimiento muy especial a Artemio y a la banda de ArcadesMX ya que por sus consejos y tutoriales me eh podido aventar al vicio sin temor a morir en el intento por jugar de la manera mas optima posible.
Gracias banda, espero esto pueda aportar a lo mucho que los foros me han ayudado.
Saludos
Esperando que el siguiente aporte sea de utilidad, siguiendo los tutoriales de Artemio para evitar el uso de baterías en las CPS2 y dado que tenia que enviar a fabricar unas PCBs a china para un proyecto personal, decidí entonces hacer un pequeño diseño que facilite el uso del Arduino nano y tratar que se vea estéticamente lo mejor posible. A continuación les dejo un render del diseño final, también les dejo los archivos de la PCB en KiCAD así como los Gerbers si es que desean mandarlos a fabricar, en mi caso los mande a hacer en JLC PCB, son económicos su envió hay de precios pero en general es bueno.
Aquí el render la PCB
- Desuicide_CN9.jpg (75.33 KiB) Visto 5333 veces
Aqui algunas fotos de los resultados en un street fighter zero 3 asia:
Gracias banda, espero esto pueda aportar a lo mucho que los foros me han ayudado.
Saludos
