Hola,
Para dar contexto, tengo una sega Swing a la que le pienso instalar un amplificador de model 3 (los que soportan mono y stereo). El cajón principalmente lo uso con juegos de CPS-2. Ahora bien, aquí viene lo insteresante: Quiero usarlo para jugar de vez en cuando NBA Jam TE (si, sacrílego, jaja).
Mi preocupación es si el conectar la salida de audio de la NBA Jam (que ya viene amplificado) al amplificador podría causar algún timpo de daño a la placa o al amplificador. También pensé en conectar los parlantes directamente a la placa, pero la placa soporta parlantes de 4ohm y los parlantes de la swing es de 8ohm. El mismo predicamento aplica para juegos de konami que tienen salida stereo y ya viene la señal amplificada.
De antemano gracias.
Amplificador Sega + placas Midway.
Reglas del Foro
Las reglas son muy sencillas. Por favor abstengase de postear acerca de copias piratas, descargas ilegales, enlaces, etc. Lo mismo aplica a material ofensivo, es decir, fuera de contexto o inapropiado.
Todo lo demás está permitido siempre y cuando no se esté ofendiendo a alguien más de manera directa e intencional. Por lo mismo no se permite insultar a otras personas.
Cualquier violación a éste reglamento, resultará en un ban permanente.
Las reglas son muy sencillas. Por favor abstengase de postear acerca de copias piratas, descargas ilegales, enlaces, etc. Lo mismo aplica a material ofensivo, es decir, fuera de contexto o inapropiado.
Todo lo demás está permitido siempre y cuando no se esté ofendiendo a alguien más de manera directa e intencional. Por lo mismo no se permite insultar a otras personas.
Cualquier violación a éste reglamento, resultará en un ban permanente.
Amplificador Sega + placas Midway.
Soy una contradicción andante.
Hípica, Arcades, Legos y trenes a escala H0.
Costa Rica.
Hípica, Arcades, Legos y trenes a escala H0.
Costa Rica.
-
Jahaziel
- Mensajes: 166
- Registrado: Sab Abr 06, 2013 7:51 pm
- Cuenta de Twitter: @Jahaz2099
- Ubicación: Querétaro, Qro
- Contactar:
Re: Amplificador Sega + placas Midway.

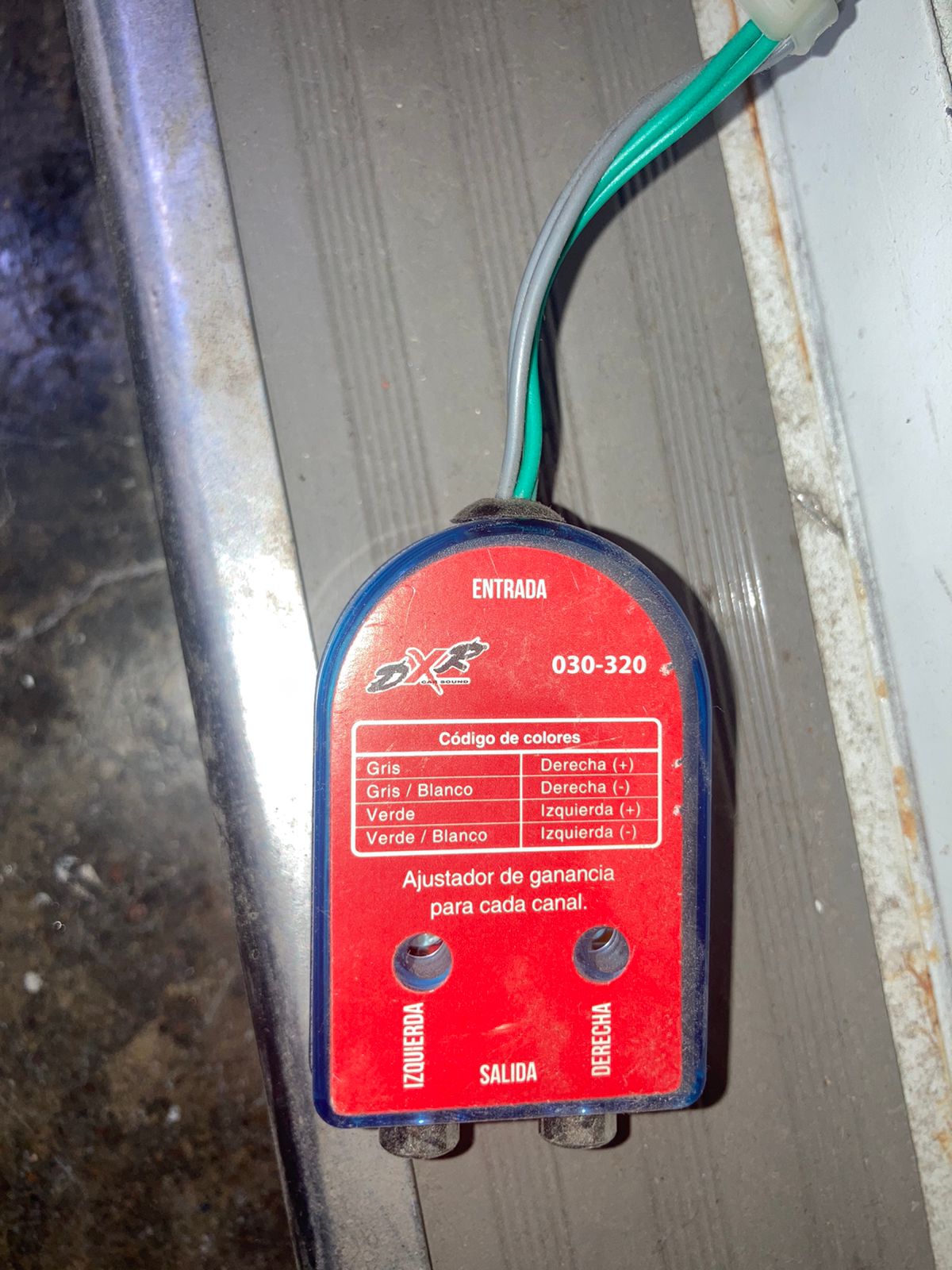

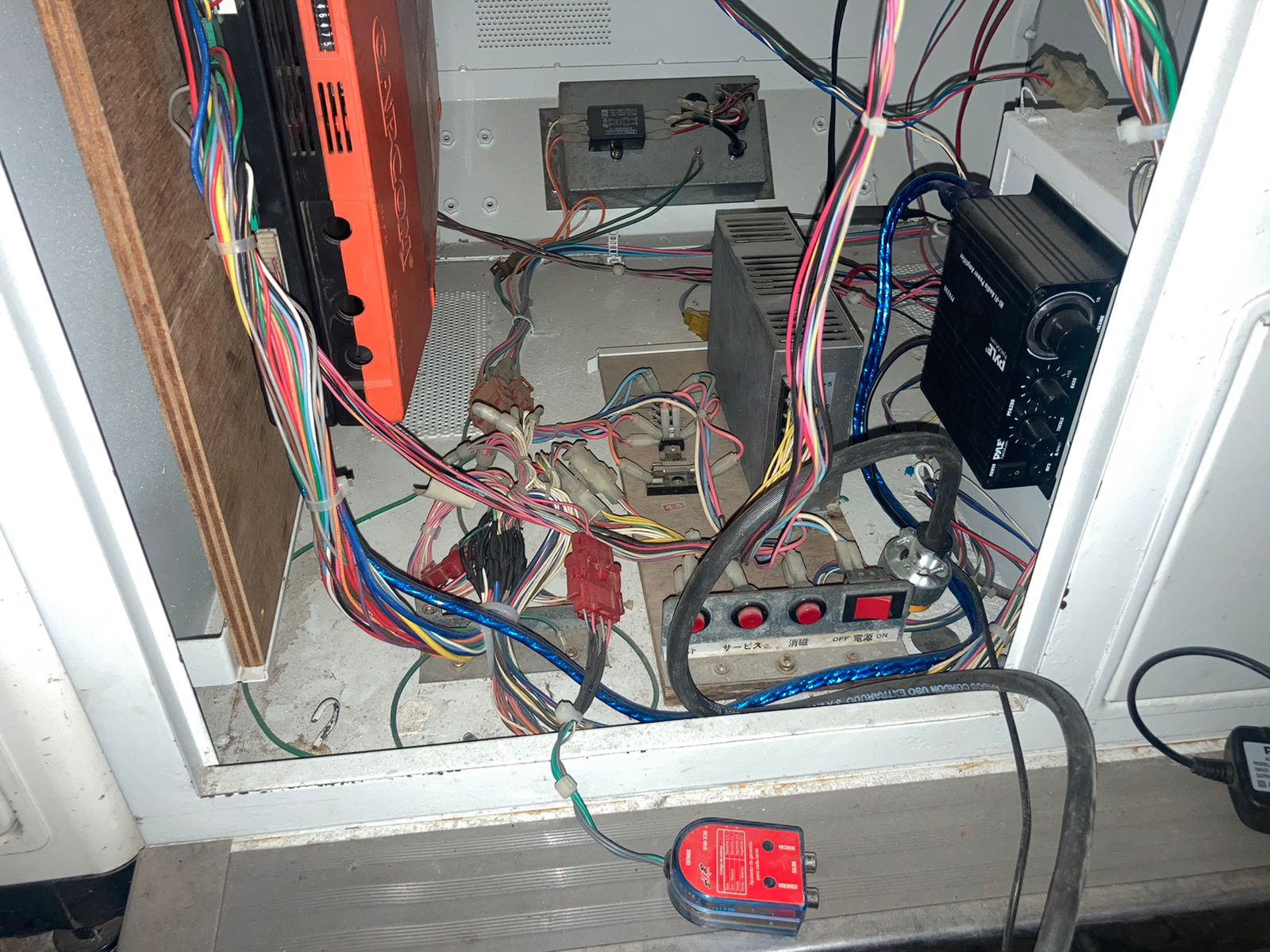

Saludos yo utilizo un acoplador de impedancia, en el post de super gun detallan como hacerlo:
viewtopic.php?f=14&t=399
viewtopic.php?f=14&t=399
- Adjuntos
-
-
-
Artemio
- Site Admin
- Mensajes: 3023
- Registrado: Lun Ago 06, 2012 5:04 pm
- Cuenta de Twitter: Artemio
- Ubicación: México
- Contactar:
Re: Amplificador Sega + placas Midway.

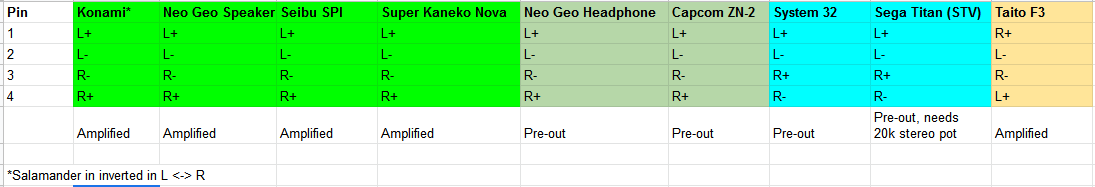

te dejo la tabla que hice hace unos 10 años con mis pinouts y notas para conectar varias PCBs stereo.
Esto detalla los pinouts y si es:
1) Amplificado: va directo a la bocina, usualmente 4ohms porque son stereo.
2) Pre-out: es nivel de linea, necesita amplificador
3) Pre-out que necesita control de volumen
Yo la tengo asi porque uso una impress, con parlantes de 4ohms que se pueden conectar en serie para mono en 8ohms. Y tengo el ampli qsound y un adaptador para mandar directo a las bocinas, según sea el caso.
Muchas veces lo ideal es confirmar en el manual o especificación del ampli de la pcb cuando se conecta directo a las bocinas.
- PCB-Stereo.png (12.37 KiB) Visto 2181 veces
1) Amplificado: va directo a la bocina, usualmente 4ohms porque son stereo.
2) Pre-out: es nivel de linea, necesita amplificador
3) Pre-out que necesita control de volumen
Yo la tengo asi porque uso una impress, con parlantes de 4ohms que se pueden conectar en serie para mono en 8ohms. Y tengo el ampli qsound y un adaptador para mandar directo a las bocinas, según sea el caso.
Muchas veces lo ideal es confirmar en el manual o especificación del ampli de la pcb cuando se conecta directo a las bocinas.
