Zero Wing Coin Input no funciona

[Alfredo_Cr]

Que tal Banda

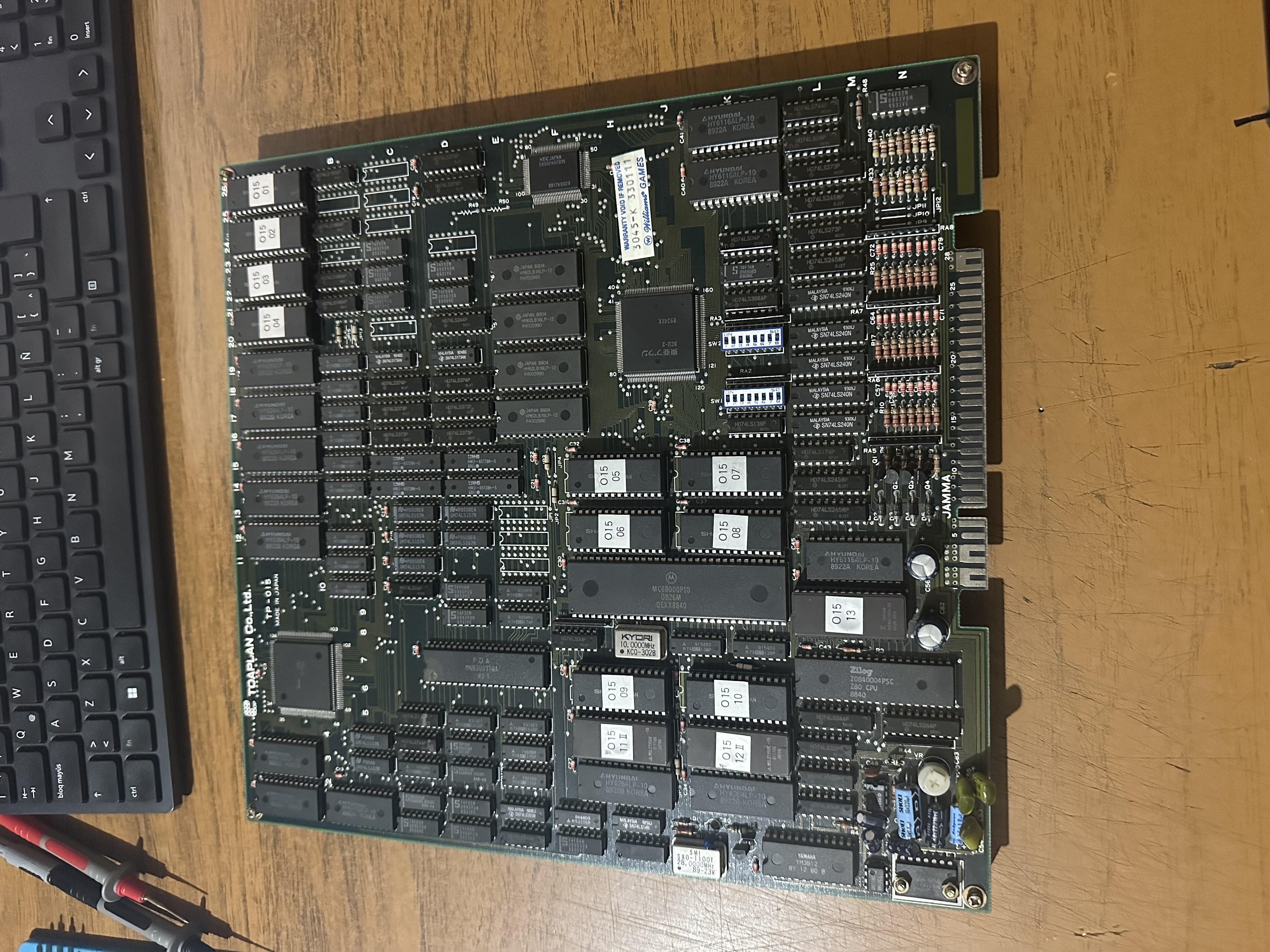

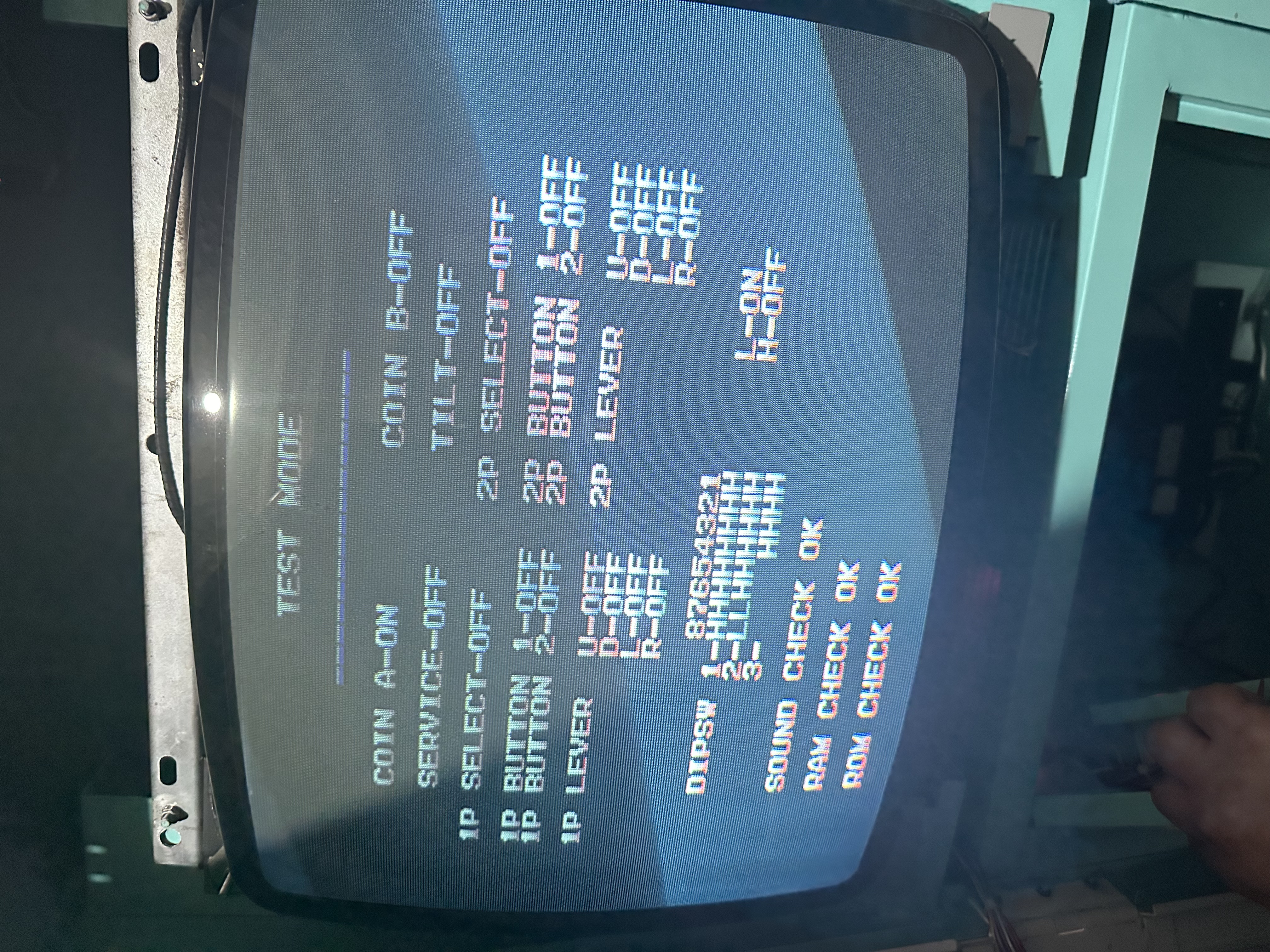

Ya con un poco mas de experiencia (Después de mi fiasco con mi Tema anterior ) y con el equipo y material correcto me anime a checar este Zero Wing que me encontré en FB Marketplace durante un viaje de trabajo a los Estados unidos. Una señora que se estaba divorciando tenia un par de pcbs de su ex-esposo (Zero Wing y UN Squadron) las cuales quería vender al estar cerca del área decidí negociar con ella y llegamos a un acuerdo, solo que cuando recogí las pcbs me di cuenta que el Zero wing tenia una nota en un masking tape que decía que el coin no funcionaba. al conectar la PCB y checar en Test, efectivamente la entrada de coin registraba como si estuviera presionado todo el tiempo. Sin embargo con el probador lógico no registraba ninguna input.

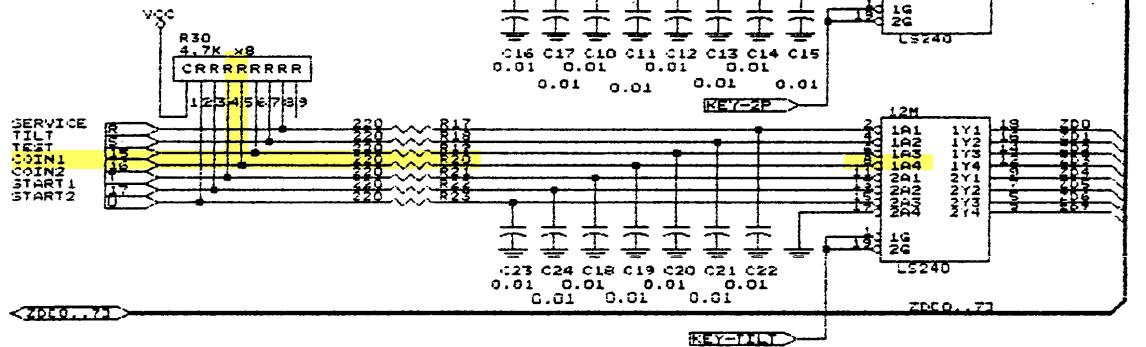

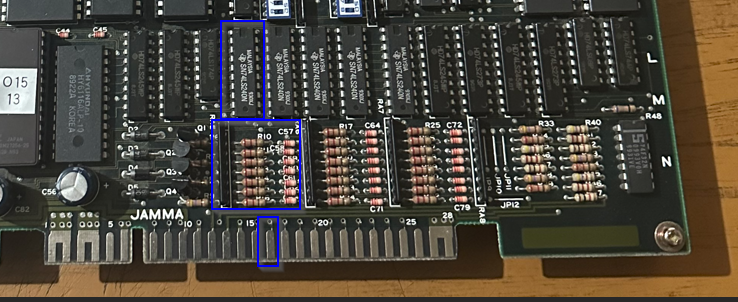

por lo que tomando como referencia los esquemáticos de Outzone que están en internet identifique los TTls, resistencias y capacitores que se interconectaban para esa input

Out Zone Schematics.pdf

(967.88 KiB) Descargado 203 veces

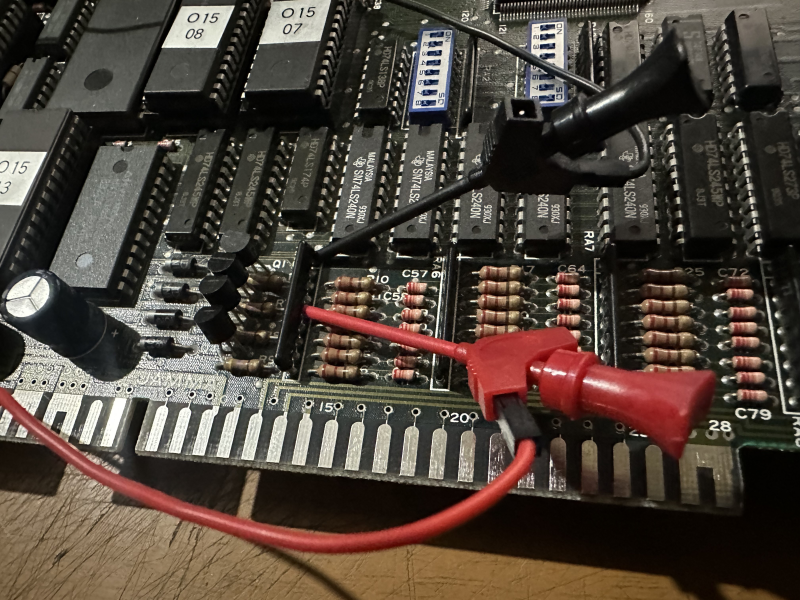

Al iniciar checando la continuidad todo parecia estar en orden por lo que decidi revisar los valores de las resistencias en especial las del arreglo de resistores. El valor esperado era 4.7K

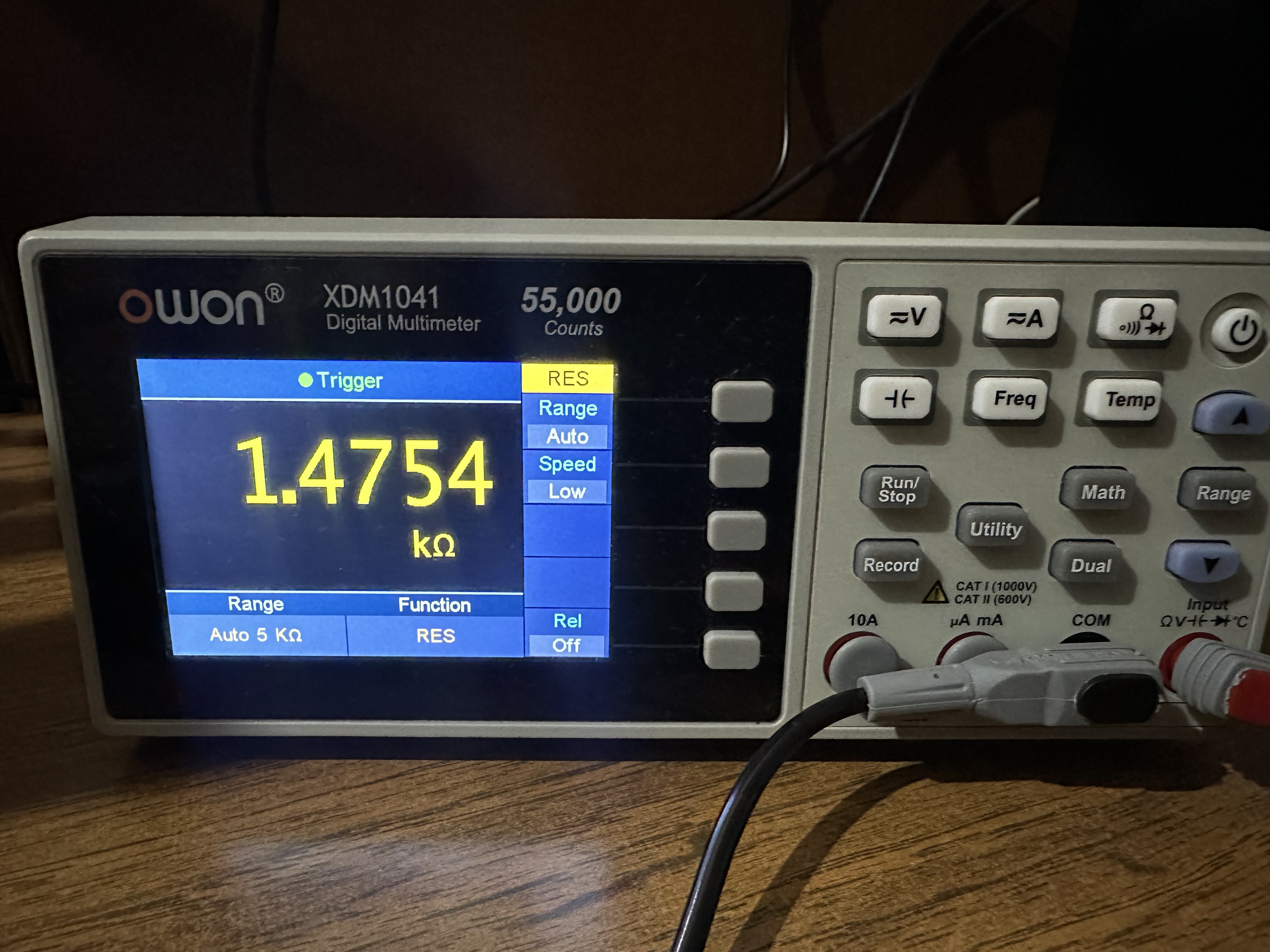

revise todo el arreglo de resitores para estar seguro, al momento de llegar a la resistencia de la input de la entrada de coin, me encontre con que estaba mal esa resistencia tenia un valor de 1.47K

Quite el arreglo para asegurarme que no hubiera algun corto en la placa y que solo fuera el componente. efectiamente la placa estaba bien solo es el componente, de momento no cuento con el reemplazo el cual ya pedi junto con mas material que necesito gg, solo es tiempo de esperar que llegue pero estoy casi seguro que esto resolvera este problema.

Actualizare este post una vez que tenga las partes

Saludos Banda, Muchas Gracias por leer mi post espero le sirva a alguien en la comunidad.

Alfredo

[Alfredo_Cr]

Que tal Banda, espero que se encuentren bien

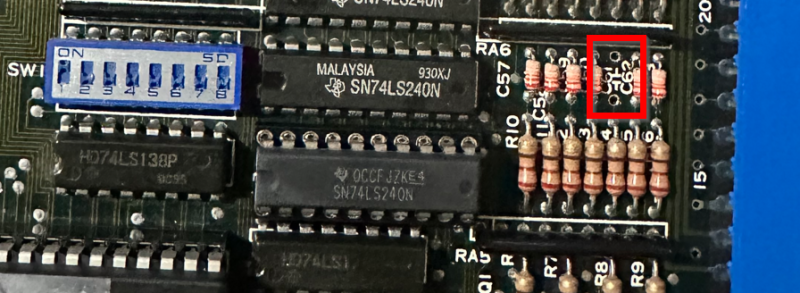

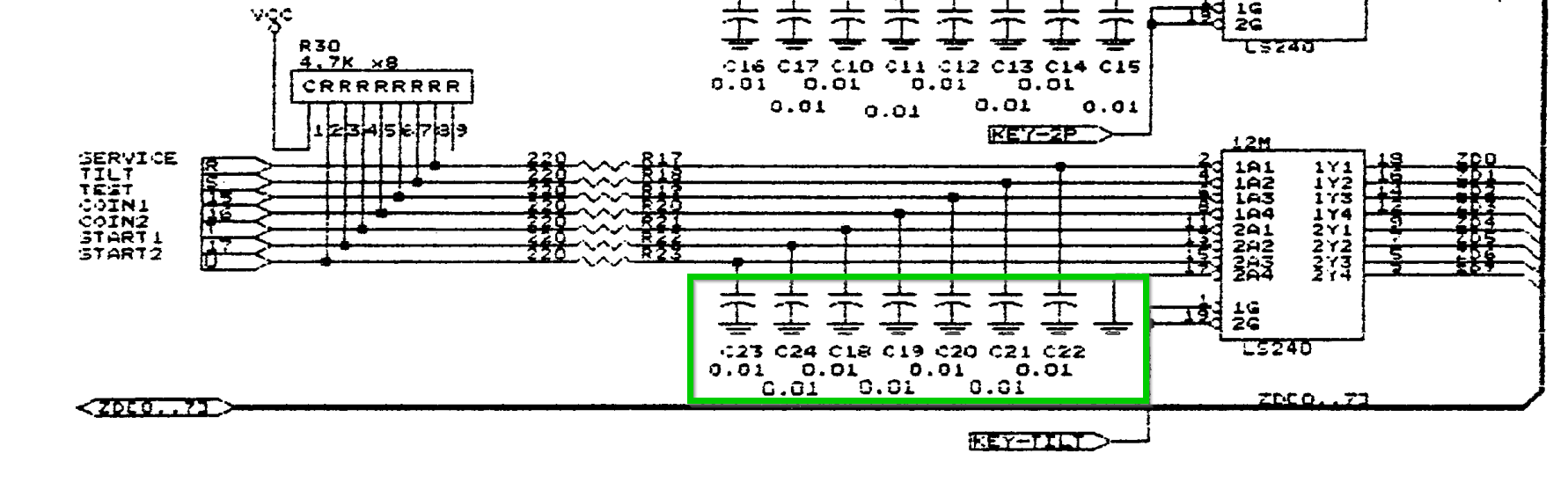

Aquí actualizando este post, ya tuve tiempo y las partes para continuar con la reparación, en cuanto cambie el arreglo de resistencias, volví a medir y me seguía dando un valor de resistencia menor en la entrada de la moneda por lo que en este caso descarte el arreglo ya que era nuevo y no la había prendido por lo que el arreglo seguía en buen estado, inmediatamente comencé a seguir las pistas y me encontré con estos capacitores de desacoplamiento que se encuentran conectados entre la señal del botón y la entrada a la compuerta lógica 74LS240.

La resistencia de 220ohms en serie la medi anteriormente y estaba en buen estado por lo que procedi directamente a medir el capacitor conectado a la entrada, no me daba lectura por lo que inferi que ese podria ser otro componente dañanado asi que lo removi y volvi a medir la resistencia del arreglo, seguia dando un valor de 1.4k ohms

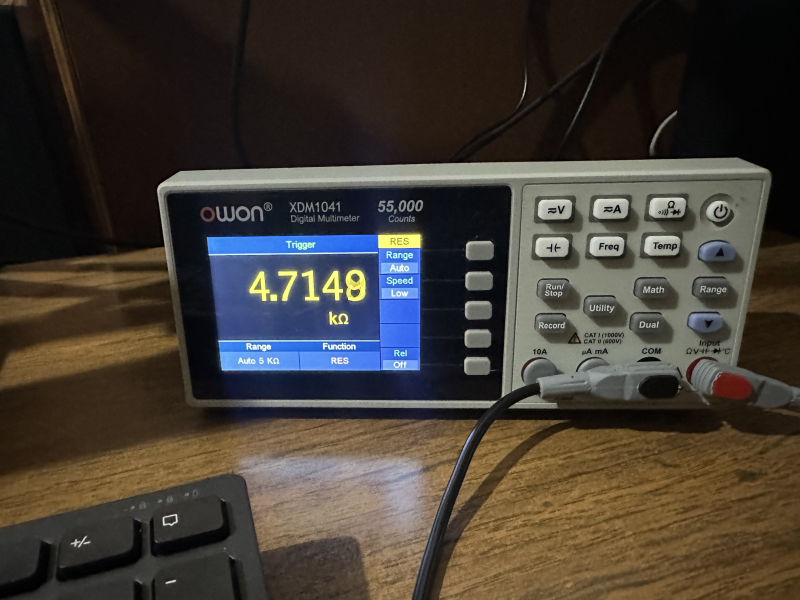

Aquí el unico otro componente podría ser el culpable era la compuerta lógica, el 74LS240, procedí a removerlo y volver a medir la resistencia y sorpresa la resistencia regreso a su valor nominal Aquí fue cuando puse un socket con una compuerta lógica nueva y todo volvió a la normalidad

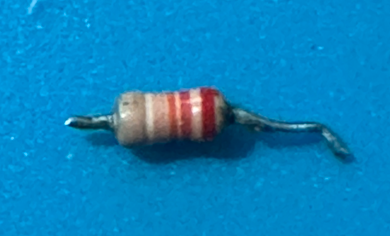

al no saber que valor de capacitancia era el correcto decidí dejarlo vacío por el momento, iré a mi tienda de electrónica de confianza en la CDMX para ver si consigo ese componente con el código de color, pero si alguien con mas experiencia me pudiera ayudar con el valor del capacitor en su equivalente cerámico estaría fabuloso, normalmente son 0.01 uF pero el esquemático no dice si son uF o nF

Muchas gracias por su atención.

Saludos

Alfredo

[Artemio]

Que byueno que pudiste repararla, buen diagnostico. Gracia spor compartir
