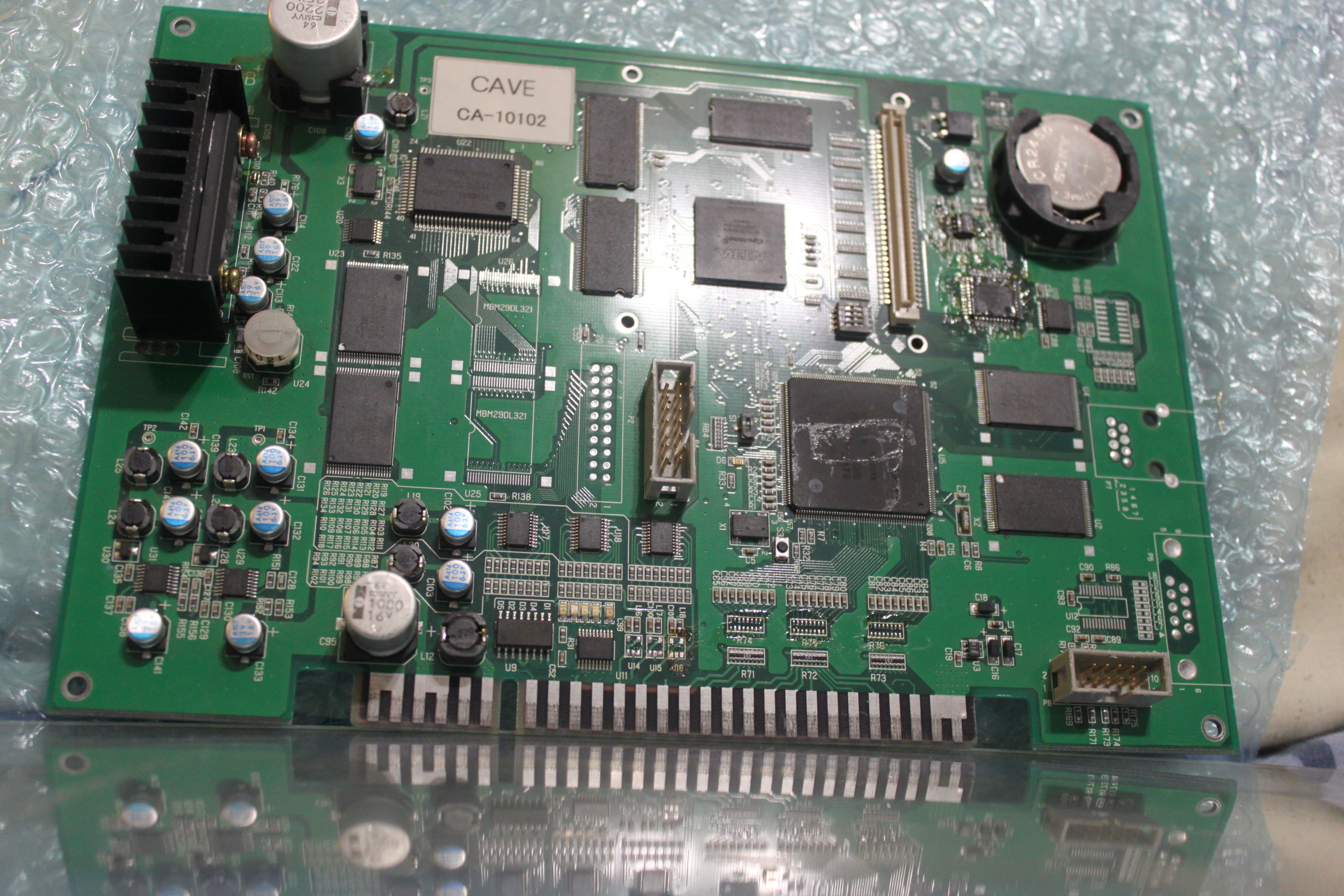

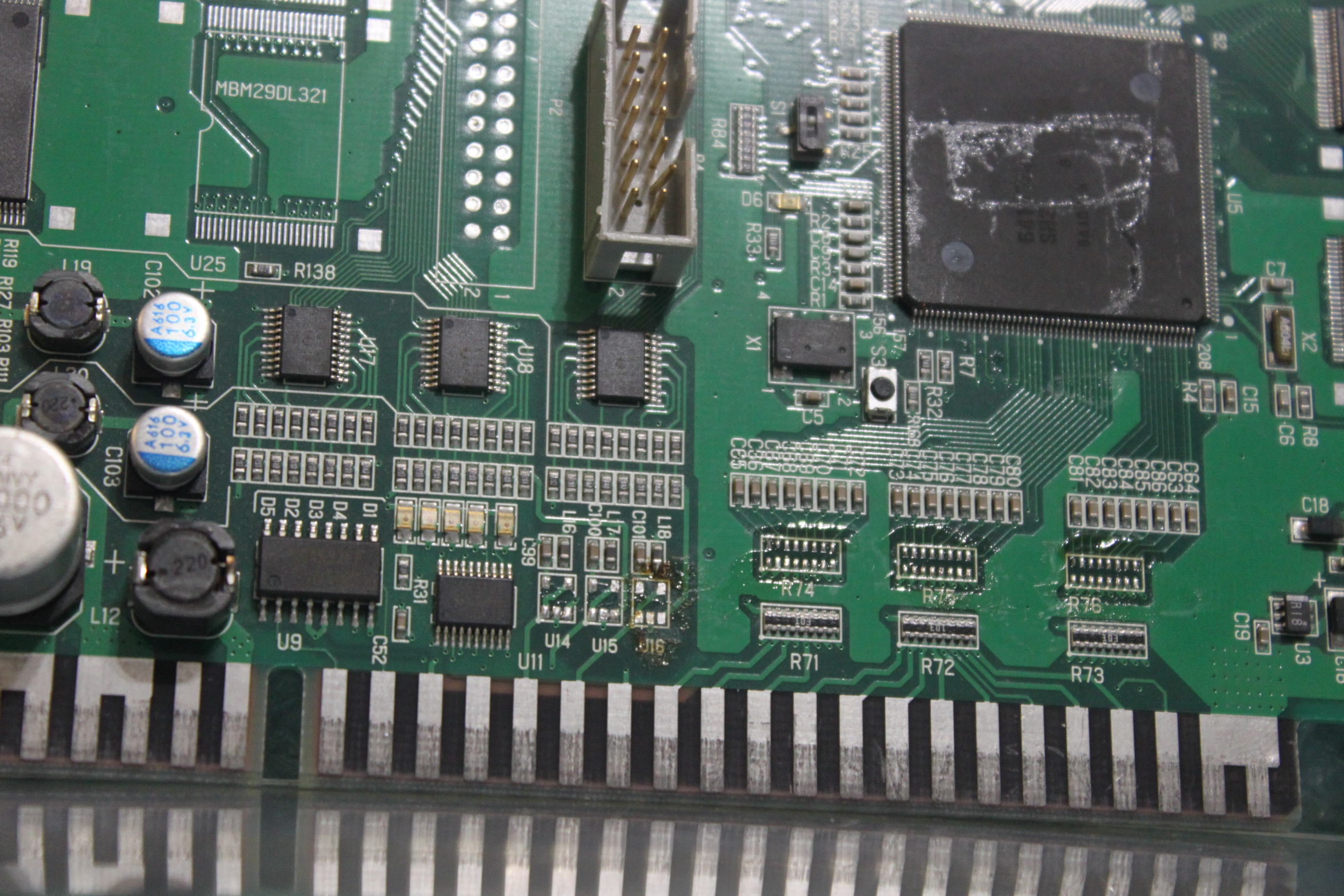

De las resistencias puedo hacer lo mismo que puedes hacer tu, medirlas con un multímetro.Artemio escribió:Siendo SMDs no tengo nada de experiencia, pero te puedo proporcionar fotos de mi Ibara, que es el mismo tipo de PCB:
Artemio escribió: De las resistencias puedo hacer lo mismo que puedes hacer tu, medirlas con un multímetro.

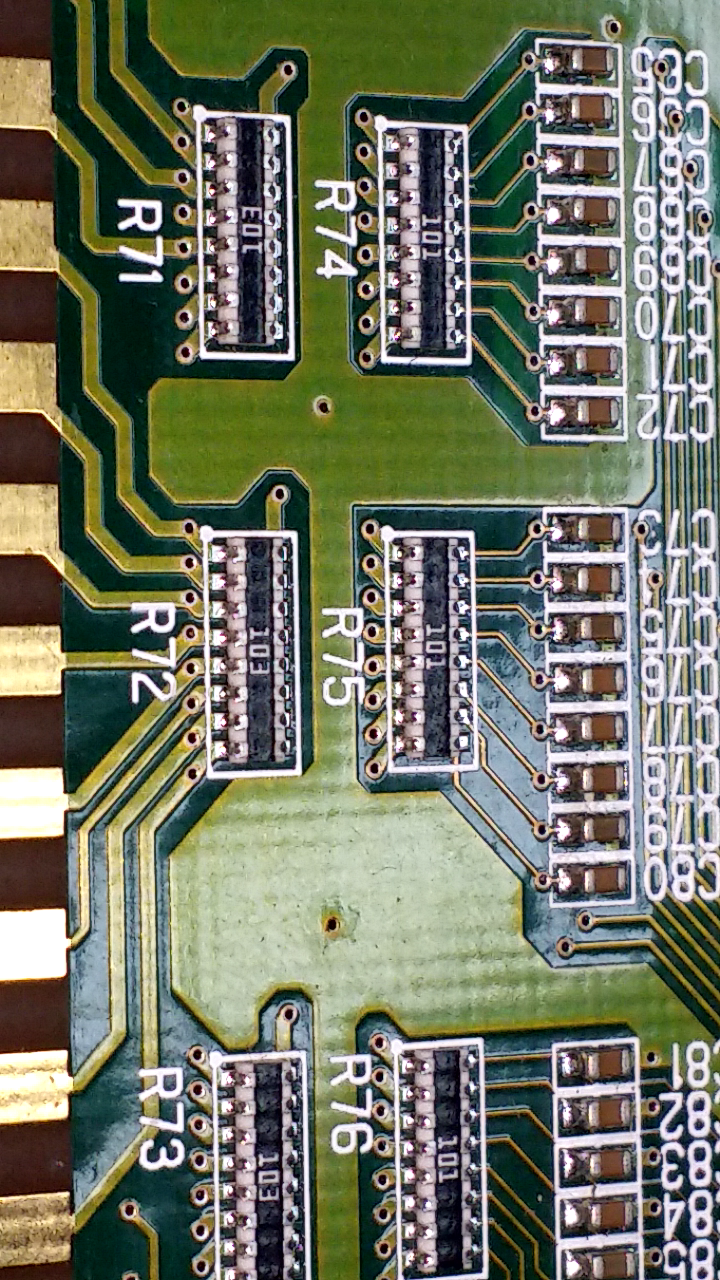

Y el valor que me dieron no fue nada sorprendente, son de 101 ohms.
En otras palabras, con que consigas un arreglo de 8 resistencias SMD de 101 ohms, estas hecho. Si no, puedes soldar resistencias normales. No será tan estético, pero si funcional.
De cualquier manera sería mejor primero echarla a andar, los inputs pueden esperar a una segunda etapa en la reparación, aunque entiendo que deseas la pieza para pedir todo junto.
Qué tal, de hecho el numero 101 es el código de resistencias; significa que su valor es de 10 x 10 exp. a la 1 = 100 ohms, si por ejemplo ves una resistencia con el código 104 significa que su valor es de 100K. Tienes una tolerancia regularmente de +-15% para no que no sobre-rechazes en tus diagnósticos.Lunatico escribió:Es que el problema es que esas resistencias de 101 ohms me faltaban, medi las otras y me dieron como 104. Podrías medir las otras que están abajo para estar seguros que son las mismas?Artemio escribió: De las resistencias puedo hacer lo mismo que puedes hacer tu, medirlas con un multímetro.

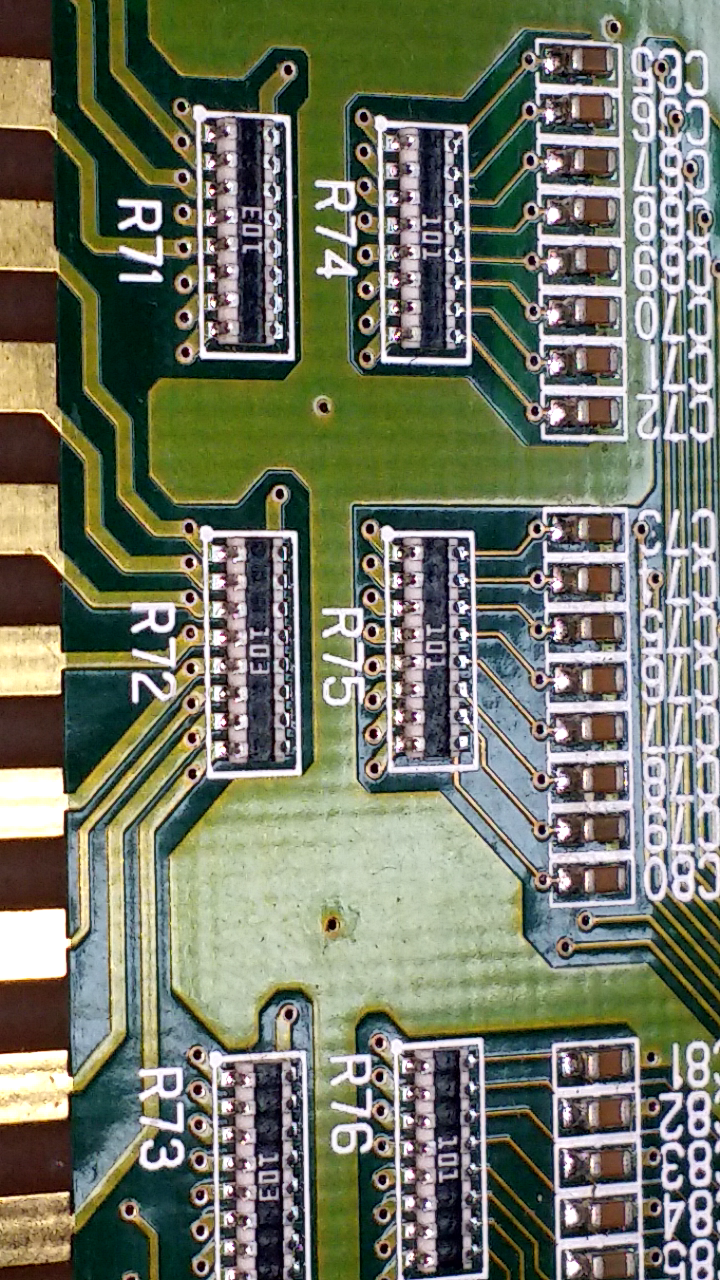

Y el valor que me dieron no fue nada sorprendente, son de 101 ohms.
En otras palabras, con que consigas un arreglo de 8 resistencias SMD de 101 ohms, estas hecho. Si no, puedes soldar resistencias normales. No será tan estético, pero si funcional.
De cualquier manera sería mejor primero echarla a andar, los inputs pueden esperar a una segunda etapa en la reparación, aunque entiendo que deseas la pieza para pedir todo junto.
