Ayuda a sacar video por cable Jamma

[toshifumi]

Les comento mi problema
Tengo una maquina arcade que utiliza arnes jamma

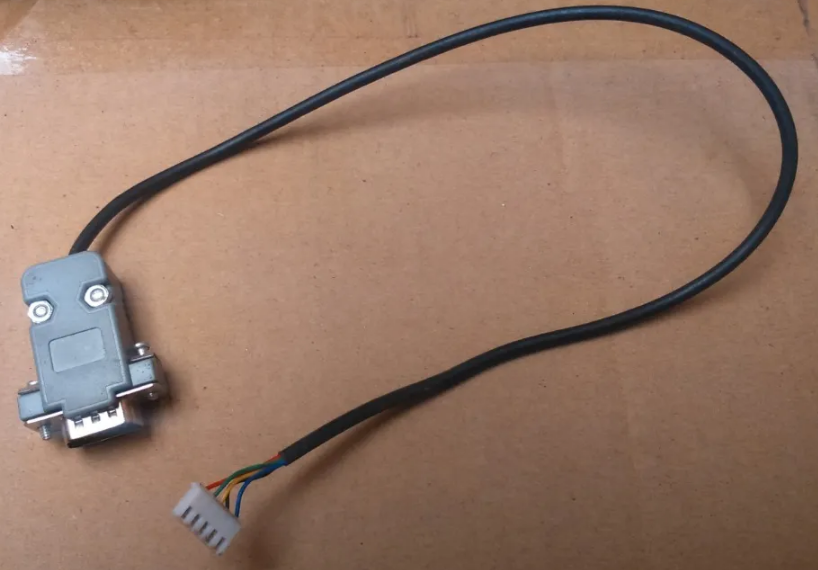

El problema es que el monitor ya anda fallando y quiero ver si puedo sacar la señal de video del cable jamma a RCA, VGA o Video compuesto, lo primero que hice fue probarlo por componentes y he conectado verde-verde, rojo-rojo, azul-azul y masa de los cables de compuesto al Sync y funciono pero mal ya que se muestra la imagen mitad de arriba en la parte de abajo y mitad de abajo arriba, despues compre el cable de abajo pensando que podia solucionar mi problema pero no es compatible,
Me puse a abrir el cable y abajo puse la imagen de como esta soldado
Pido su apoyo aver si se puede sacar el video por otro lado o alguien que tenga algun tutorial que me ayude
https://articulo.mercadolibre.com.mx/ML ... quantity=1

[Artemio]

Hola que tal

La respuesta sencilla es sí se puede pero vas a necesitar convertir el video a lo que necesites.

El problema es que el monitor ya anda fallando y quiero ver si puedo sacar la señal de video del cable jamma a RCA, VGA o Video compuesto

JAMMA utiliza RGBS, esto es Red, Green, Blue y Sync. COn RCA supongo te refieres a video compuesto, que es solo un cable con todo el vidoe ya modulado.

lo primero que hice fue probarlo por componentes y he conectado verde-verde, rojo-rojo, azul-azul y masa de los cables de compuesto al Sync y funciono pero mal ya que se muestra la imagen mitad de arriba en la parte de abajo y mitad de abajo arriba

YPbPr o componentes no es RGBS, y necesitas un convertyidor de RGBS a YPbPr para convertirlo. Acá puedes ver un video que ayudé a realizar en donde se explica lo que es cada uno:

despues compre el cable de abajo pensando que podia solucionar mi problema pero no es compatible,
Me puse a abrir el cable y abajo puse la imagen de como esta soldado

Ese cable dice estar hecho para multijuegos, es decir PCs en lugar de juegos JAMMA. Las PC utilizan RGBHV, que es similar a RGBS pero utiliza sync vertical y horizontal, además de tener distintos niveles de voltaje para el video que el RGBS de JAMMA.

Sería bueno que defnieras que buscas hacer para sugerir algún camino...

[toshifumi]

Que tal maestro buenas noches
Me gustaría sacar vídeo de jamma a VGA
Ahora mismo ya es noche pero mañana me pongo a revisar tu enlaces y manos a la obra
Saludos

[Artemio]

En ese caso, para convertir de una PCB JAMMA necesitas convertir de RGBS a RGBHV. Un Extron 192 hace eso con cables BNC, de allí necesitarías BNC RGBHV a "VGA" (DB15)

Tienes que tomar en cuenta qu eesto es solo convertir el sync y estás asumiendo que tu monitor VGA acepta resoluciones arcade. En su mayoría lso juegso aracde son 15khz y no 31khz.

En ese caso necesitas hacer conversión del video, y subirlo a 480p/31khz. Si tu monitor no acepta 15khz, que es lo más probable, y tus juegos son 15khz entonces necesitas un escalador. Ya sea un XRGB2, XRGB3 o GBS-8220 , esta ultima siendo la más barata pero de menor calidad sin modificaciones.

Por eso pregunté que querías hacer exactamente... no es tan trivial sin saber que quieres conectar a que.

Acá un video que hice al respeto:

[toshifumi]

Ya estoy viendo precios de lo que me recomienda maestro
A ver si pronto lo puedo comprar

[Artemio]

Antes de comprar revisa bien que lo que quieres hacer se pueda hacer con ese quipo.

[flatland22]

Hola amigo, una duda, quieres conectar un PC a una maquinita, o conectar un juego pcv, mvs, cpsii a un monitor de pc.

[DelasPiedras]

Amigo no será mas económico cambiar el monitor? Hay muchos en venta seminuevos y muy económicos, hay muchas arcades en venta para refacciones. Si es un tamaño específico dime y te ayudo a conseguirlo.
